CNC Fertigung Weindorf

+49 (0)7522-70795-0

Weindorf Metallbearbeitung

CNC

Fertigung & Komplettbearbeitung

Wir drehen, fräsen, bohren und schweissen für Sie!

CNC-Fertigung & Komplettbearbeitung

Die Firma Weindorf Metallbearbeitung ist ein hochspezialisierter Betrieb für: Mechanische Metallbearbeitung, Geschweißte Bauteile, Auftragsbezogene Einzelteilfertigung / Kleinserienfertigung für den Maschinen- und Anlagenbau in Stahl, Edelstahl, Nichteisen Schwer- und Leichtmetallen, sowie Kunststoff.

Der moderne Maschinenpark mit den CNC-Bearbeitungszentren SHW PowerSpeed 5 und MAG Boehringer DUS 1600TI ist ausgelegt auf die CNC-Fertigung und CNC-Bearbeitung von Grossteilen.

CNC-Fertigung

Durch den konsequenten Einsatz von CNC-Fräsmaschinen erzielt Weindorf in der Fräserei: Gleichbleibende hohe Fertigungsgenauigkeit, Kurze Fertigungszeiten, Herstellung komplizierter Werkstücke, Einfache Optimierung.
Zur Optimierung der Produktivität werden auch in der Dreherei CNC-gesteuerte Drehmaschinen eingesetzt. Grossteile werden im PowerSpeed Center bearbeitet.

Für Bohrarbeiten an grossen Werkstücken wird ebenfalls das PowerSpeed Center eingesetzt.

Komplettbearbeitung

Um der immer stärker werdenden Nachfrage nach Komplettbearbeitung und fertig veredelten Maschinenbaukomponenten gerecht zu werden, bieten wir Ihnen den Service der gesamten Herstellungsprozesse aus einer Hand.

Durch unsere Partner in der Fertigungsindustrie können wir Ihnen Prozesse wie beispielsweise Glühen, Verchromen, Tieflochbohren und Schleifen anbieten. Die durchgängige Prozesskette sichert kürzeste Fertigungszeiten Ihrer Bauteile. Wir stehen Ihnen auch beratend von der fertigungsgerechten Konstruktion bis zum Prototyp zur Seite.

Grossteile, Einzelteile und Kleinserien

Durch die gezielte Ausrichtung auf Grossteile, Einzelteile und Kleinserien können wir schnell und kostengünstig liefern.

Grossteilbearbeitung, Grossteilfertigung

Zur Optimierung der Produktivität und für die Bearbeitung von Grossteilen kommen vor allem unsere CNC-Bearbeitungszentren

  • MAG Boehringer DUS 1600TI (CNC-Drehmaschine) und die
  • 5-Achs Fräsmaschine SHW Powerspeed

zum Einsatz.

Qualitätsmanagement

Die Firma Weindorf setzt auf ein eigenes Qualitätsmanagement, welches die Qualitätsziele und Verantwortungen definiert:

  • Qualitätsplanung entsprechend Kundenanforderungen
  • Qualitätslenkung und Prüfung zur Erfüllung der Qualitätsanforderung
  • Qualitätssicherung umfasst alle Massnahmen zur Sicherung der Produktequalität und zur Erzielung einer konstanten Qualitätsverbesserung

Technische Spezifikationen und Kapazitäten

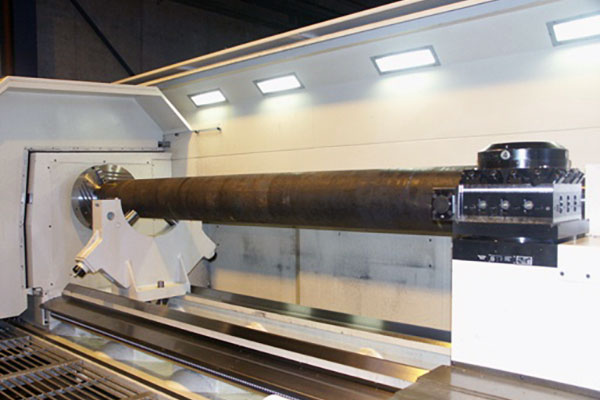

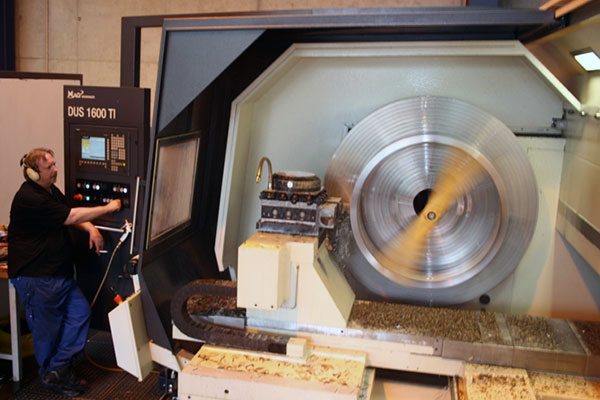

Maximale Masse der MAG Boehringer DUS 1600TI

Drehbearbeitung von Teilen mit

  • 1600mm Durchmessser und
  • 3700mm Länge

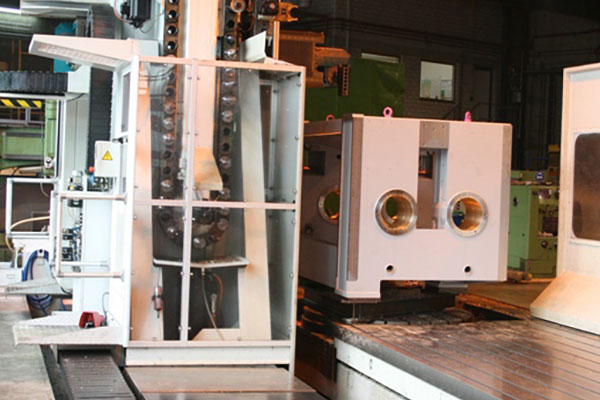

Maximale Masse und Grössen der PowerSpeed 5

Arbeitsbereich
X-Achse mm 8.000
Y-Achse mm 2.100
Z-Achse mm 1.300
Bewegungsgeschwindigkeit
Vorschübe X, Y, Z bis mm/min 2 – 30.000
Eilgang X, Y, Z mm/min bis 30.000
Beschleunigung bis m/s² 4,5
Vorschub Rundtisch 1/min bis 8
Eilgang Rundtisch 1/min bis 8
Universal Fraeskopf ja
Antriebsleistung bei 100% ED 26
Werkzeugaufnahme SK50 DIN 69871
Rundtisch mm 1.600
Aufspannfläche mm 2.000*8.000
Aufspannwinkel 3 mal 800*2500
Steuerung Heidenhain
Werkzeug wechsler Anzahl Plätze 66
Pick-up System für Übergrosse und Sonderwerkzeuge je nach Kundenwunsch
Unser vollumfänglicher Maschinenpark für die Bereiche DrehenFräsen und Schweissen.

Zertifikate, Zulassungen

Um Ihnen eine gleichbleibende Qualität zu liefern richten wir uns nach Ihren Qualitätsanforderungen in der Dokumentation und Prüfung der Werkstücke. Um eine Nachverfolgbarkeit der Bauteile zu sichern sind wir in Besitz der Umstempelungszulassung 3.1 B des TÜV-Südwest.

Referenz-Schweissteile
